基于氧化铝陶瓷基板的微带带阻滤波器设计与优化
发布时间:2023-07-18 10:08:39  作者:富力天晟  阅读量:651

    随着无线通信技术的快速发展,射频系统在各种领域中的应用越来越广泛。然而,射频系统在传输信号的同时,也会产生各种干扰,这些干扰会影响信号的质量和传输效率。为了解决这一问题,氧化铝陶瓷基板微带带阻滤波器被广泛应用于射频系统中,以抑制不必要的干扰。



背景知识 射频系统干扰抑制的相关知识包括理论知识和实验研究。理论知识包括滤波器的设计原理、参数计算、材料选择等;实验研究包括阻抗谱、信噪比、失真度等性能评估方法。

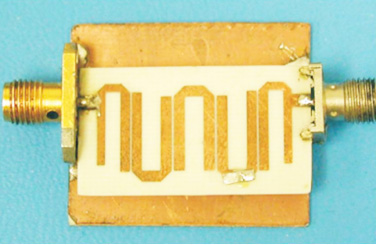

图1:微带滤波器和耦合电路完整设计

设计原理

1. 频率范围:一般在1MHz至1GHz之间。其具体频率范围取决于滤波器的设计结构和电路元件的参数。

2. 带阻特性:通过在特定频段内产生电抗耦合来实现的。其带阻曲线通常呈现对称的钟形,具有较高的带外抑制和较低的插入损耗。


制造工艺

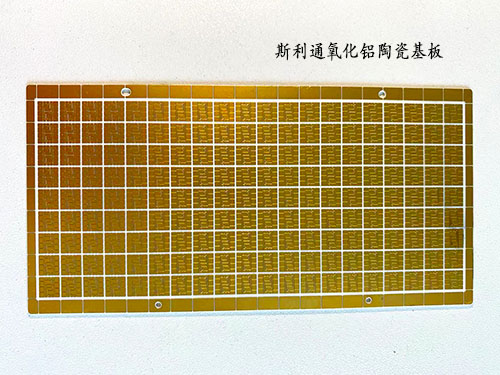

1. 陶瓷基板制备:斯利通氧化铝陶瓷基板的制备过程包括陶瓷粉末的制备、压制成形、烧结和加工等步骤。其中,陶瓷粉末的制备是关键环节,需要控制其粒度和纯度以确保基板的性能。

2. 金属电路制备:金属电路的制备过程包括光刻、溅射、蒸镀等工艺技术。这些工艺技术需要精确控制电路的形状、尺寸和厚度,以确保滤波器的性能。

3. 表面处理:滤波器的表面处理包括涂覆或封装,通常采用高分子材料或金属材料进行封装。表面处理可以保护滤波器免受环境影响,提高其耐腐蚀性和耐磨性。

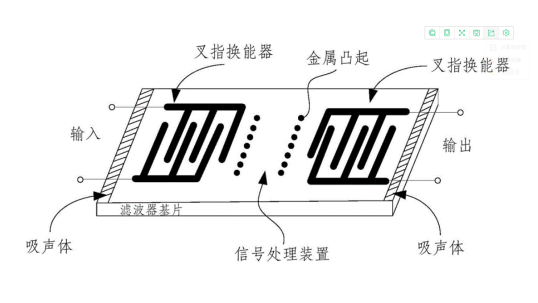

图2:声表面波滤波器原理

性能评估

1. 阻抗谱:阻抗谱是通过网络分析仪进行测量的,通常采用S参数(散射参数)表示。通过测量滤波器在不同频率下的反射系数和传输系数,可以绘制出阻抗谱曲线,以评估滤波器在不同频率下的匹配性能。

2. 插入损耗:插入损耗是评估滤波器性能的重要指标之一,通常采用衰减量来表示。插入损耗越小,说明滤波器对信号的衰减程度越小,传输效率越高。

3. 信噪比:信噪比是评估滤波器对噪声抑制能力的重要指标之一,通常采用信号强度与噪声强度的比值来表示。信噪比越高,说明滤波器对噪声的抑制能力越强,信号质量越好。

4. 失真度:失真度是评估滤波器对信号线性度和稳定性的重要指标之一,通常采用谐波失真和互调失真来表示。失真度越小,说明滤波器对信号的线性度和稳定性越好,输出信号质量越高。


应用前景

1. 无线通信领域:广泛应用于手机和基站等设备的接收和发射端口,用于抑制带外干扰和噪声,提高通信质量和稳定性。

2. 航空航天领域:导航和雷达等设备的接收和发射端口,用于提高设备的抗干扰能力和可靠性,保障飞行安全。

3. 军事领域:电子对抗和军用雷达等设备的接收和发射端口,用于提高设备的保密性和战斗力,提高作战能力。

4. 工业控制领域:机器人和自动化设备的接收和发射端口,用于提高设备的稳定性和可靠性,提高生产效率和质量。

5. 医疗设备领域:监护仪和超声仪等设备的接收和发射端口,用于提高设备的精度和稳定性,提高医疗诊断的准确性和可靠性。


随着科技的不断进步和创新,氧化铝陶瓷基板微带带阻滤波器的应用领域还将不断拓展,其设计和制造技术也将不断优化和完善。未来,随着新材料的不断研发和应用,氧化铝陶瓷基板微带带阻滤波器可能会面临新的挑战和机遇,但其作为射频系统干扰抑制的重要器件,其应用前景仍然十分广阔。

本文介绍了斯利通氧化铝陶瓷电路板微带带阻滤波器的设计和制造方法,包括设计原理、制造工艺、性能评估和应用前景等方面。该类滤波器在射频系统干扰抑制领域具有广泛的应用前景,可应用于无线通信、航空航天、军事、工业控制和医疗设备等领域。通过不断的技术创新和完善制造工艺,有望进一步提高滤波器的性能和可靠性,为射频系统的稳定运行提供有效保障。
