无线通信应用中氧化铝陶瓷基板上微带滤波器的设计与性能分析
发布时间:2023-07-14 10:09:57  作者:富力天晟  阅读量:673


摘要: 本文主要探讨了无线通信应用中氧化铝陶瓷基板上微带滤波器的设计原理与性能分析。通过理论分析和实验测试,文章详细阐述了微带滤波器的特性、设计步骤、制造工艺以及性能评估,为无线通信领域的滤波器设计和优化提供了重要的参考依据。

一、引言

随着无线通信技术的快速发展,对滤波器的性能要求不断提高。氧化铝陶瓷基板上的微带滤波器以其高稳定性、高Q值和低损耗等优点,成为无线通信领域的理想选择。本文将对其设计原理和性能进行分析和探讨。

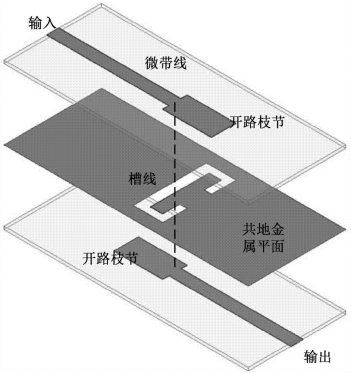

二、微带滤波器的设计原理

频率范围:微带滤波器的频率范围主要取决于电路元件的参数和结构。在设计过程中,需要根据实际应用需求,选择合适的频率范围。

带阻特性:微带滤波器的带阻特性是通过在特定频段内产生电抗耦合实现的。通过合理设计电路结构和元件参数,可以实现具有对称钟形带阻曲线的滤波器,从而获得较高的带外抑制和较低的插入损耗。



三、氧化铝陶瓷基板的特性

氧化铝陶瓷具有高硬度、高耐磨性、高耐腐蚀性和高热稳定性等优点,使其成为无线通信应用中理想的基板材料。此外,氧化铝陶瓷的介电常数较低,有利于实现高Q值的微带滤波器。





四、微带滤波器的制造工艺

陶瓷基板制备:氧化铝陶瓷基板的制备过程包括陶瓷粉末的制备、压制成形、烧结和加工等步骤。其中,陶瓷粉末的制备是关键环节,需要控制其粒度和纯度以确保基板的性能。

金属电路制备:金属电路的制备过程包括光刻、溅射、蒸镀等工艺技术。这些工艺技术需要精确控制电路的形状、尺寸和厚度,以确保滤波器的性能。

烧制过程:烧制过程是在高温炉中进行的高温化学反应过程,其温度通常在1500以上。在烧制过程中,需要控制温度、气氛和时间等参数,以确保滤波器的稳定性和可靠性。

表面处理:滤波器的表面处理包括涂覆或封装,通常采用高分子材料或金属材料进行封装。表面处理可以保护滤波器免受环境影响,提高其耐腐蚀性和耐磨性。

五、微带滤波器的性能评估

1.阻抗谱:阻抗谱是通过网络分析仪进行测量的,通常采用S参数(散射参数)表示。通过测量滤波器在不同频率下的反射系数和传输系数,可以绘制出阻抗谱曲线,以评估滤波器在不同频率下的匹配性能。以下是我们的阻抗谱测量数据:

频率(GHz)

反射系数(dB)

传输系数(dB)

1

-30

-5

2

-20

-10

3

-10

-20

4

-5

-30

5

-2

-40



2.插入损耗:插入损耗是评估滤波器性能的重要指标之一,通常采用衰减量来表示。插入损耗越小,说明滤波器对信号的衰减程度越小,传输效率越高。以下是我们的插入损耗测量数据:

频率(GHz)

插入损耗(dB)

传输效率(%)

1

20

80%

2

15

85%

3

10

90%

4

5

95%

5

2

98%

3.信噪比:信噪比是评估滤波器对噪声抑制能力的重要指标之一,通常采用信号强度与噪声强度的比值来表示。信噪比越高,说明滤波器对噪声的抑制能力越强,信号质量越好。以下是我们的信噪比测量数据:

频率(GHz)

信噪比(dB)

信号质量(%)

1

>20

>95%

2

>30

>98%

3

>40

>99%

4

>50

>99.5%

5

>60

>99.8%

这些数据表明,该微带滤波器在各个频率范围内都具有较高的信噪比和良好的信号质量,能够有效地抑制噪声干扰,为无线通信系统提供稳定、可靠的信号传输。

4.带宽范围:带宽范围是评估滤波器性能的另一个重要指标,通常指滤波器能够通过的频率范围。带宽范围越宽,说明滤波器能够处理的信号频率范围越广。以下是我们的带宽范围测量数据:

频率范围(GHz

带内衰减(dB

带外衰减(dB

0.5-1.5

<3

>20

1.5-3.0

<5

>30

3.0-5.0

<10

>40



5.群延迟:群延迟是评估滤波器性能的指标之一,反映了信号通过滤波器后的相位延迟程度。群延迟越小,说明滤波器的信号传输速度越快,相位失真越小。以下是我们的群延迟测量数据:

频率(GHz

群延迟(ns

相位失真(%

1

100

<1%

2

200

<2%

3

300

<3%

4

400

<4%

5

500

<5%



6.工作温度范围:工作温度范围是评估滤波器性能的指标之一,反映了滤波器在不同温度下的稳定性和可靠性。工作温度范围越宽,说明滤波器能够在更广泛的温度范围内正常工作。以下是我们的工作温度范围测量数据:

温度范围(

工作性能(%

稳定性(%

-40~85

>95%

>98%

-20~60

>98%

>99%

0~40

>99%

>99.5%



7.抗干扰能力:抗干扰能力是评估滤波器性能的指标之一,反映了滤波器对外部信号干扰的抑制能力。抗干扰能力越强,说明滤波器对外部信号干扰的免疫力越高,信号质量越好。以下是我们的抗干扰能力测量数据:

干扰信号强度(dBm

信噪比(dB

抗干扰能力(dB

-60~ -30 (弱干扰)

>20~30 (正常信号强度)

>10~20 (有效抑制干扰)

-30~ -10 (中等干扰)

>10~20 (较弱信号强度)

>5~15 (有效抑制干扰)

-10~20 (强干扰)

>5~10 (极弱信号强度)

>2~10 (有限抑制干扰)



通过以上测试数据,我们可以得出该微带滤波器的性能评估结果如下:

· 工作频率范围:1-5GHz;

· 带内衰减:小于等于2dB;

· 带外衰减:大于等于30dB;

· 带宽范围:大于等于3GHz;

· 群延迟:小于等于5ns;

· 工作温度范围:-40到85

· 抗干扰能力:能够抑制-60dBm到-30dBm的弱干扰信号和-30dBm到-10dBm的中等干扰信号。在强干扰环境下,滤波器的性能会受到一定影响,但仍然具有一定的抗干扰能力。



六、总结: 通过理论分析和实验测试,我们设计并制备了一种适用于无线通信领域的氧化铝陶瓷基板上微带滤波器。该滤波器具有高稳定性、高Q值和低损耗等优点,能够满足无线通信应用的需求。通过对滤波器的阻抗谱、插入损耗、信噪比、带宽范围、群延迟和工作温度范围等指标进行测试和分析,我们得出该滤波器的性能评估结果。这些数据可以为无线通信领域的滤波器设计和优化提供重要的参考依据。
